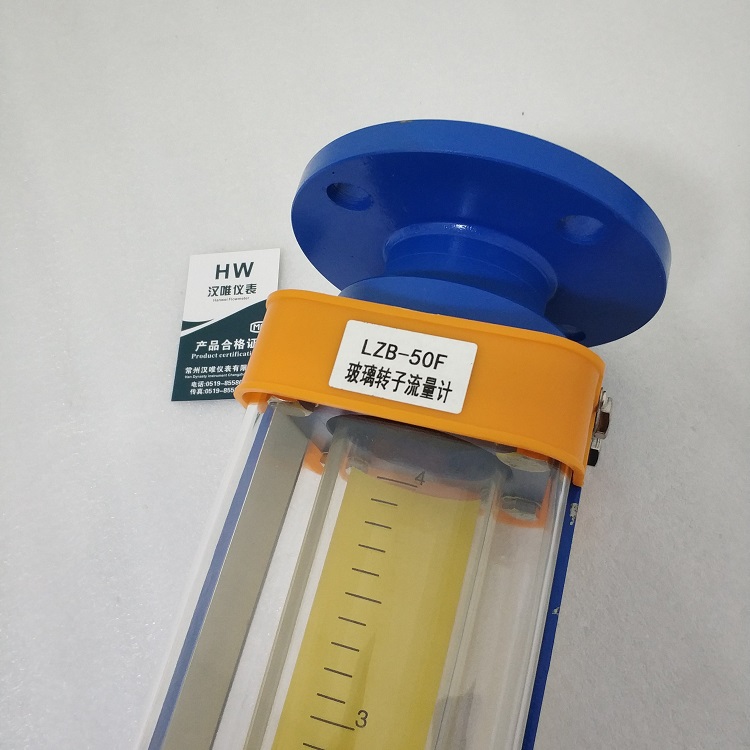

LZB-50F防腐型玻璃转子流量计，耐腐蚀型玻璃转子流量计。
概述：
LZB/LZJ系列玻璃转子流量计广泛应用于化工，石油，轻工，医药，环保，食品及计量测试，科学研究等部门，测量单相非脉动流体（液体或者气体）的流量计。
LZB-( )F/LZJ-( )F系列耐腐蚀玻璃转子流量计有较强的耐腐性能，可检测酸（氢氟酸除外），碱，氧化剂和其他腐蚀性气体或液体的流量适用于化工，制药造纸，污水处理等行业。
![S]D3W_65@J6EN67CVRRKNQS.png](/static/upload/image/20230520/1684562654235699.png "S]D3W_65@J6EN67CVRRKNQS.png")

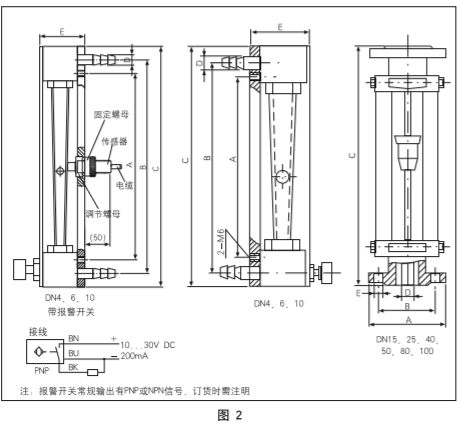

外形尺寸
![SMMMAKD@5OQ}I(]88B{QQ{O.png](/static/upload/image/20230520/1684562654213450.png "SMMMAKD@5OQ}I(]88B{QQ{O.png")
通径 DN | A | B | C | D | E | 连接 形式 |
4 | 178 | 204 | 230 | Φ10 | 38.5X33（正面） | 软管 |
6 | 178 | 204 | 230 | Φ10 | 42X33（正面） | 软管 |
10 | 178 | 208 | 244 | Φ12 | 45X40（正面） | 软管 |
15 | Φ95 | Φ65 | 470 | Φ15 | 4-Φ14 | 法兰 |
25 | Φ115 | Φ85 | 470 | Φ25 | 4-Φ14 | 法兰 |
40 | Φ145 | Φ110 | 570 | Φ40 | 4-Φ18 | 法兰 |
50 | Φ160 | Φ125 | 570 | Φ50 | 4-Φ18 | 法兰 |
80 | Φ185 | Φ150 | 660 | Φ80 | 4-Φ18 | 法兰 |
100 | Φ205 | Φ170 | 660 | Φ100 | 4-Φ18 | 法兰 |
原理与结构

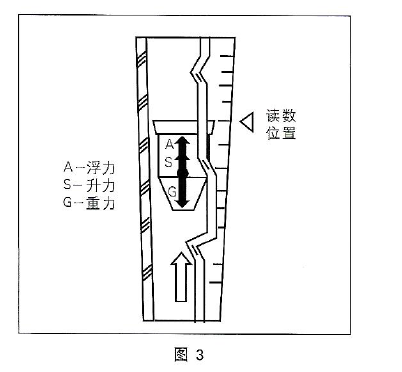

玻璃转子流量计主要由一个自下而上扩大的玻璃锥管和一只随流体流量大小上下移动的浮子组成（图3）。

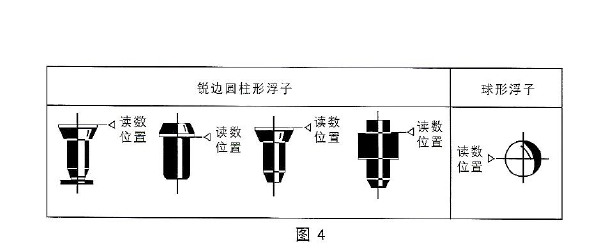

流体自下而上流经锥管时，流体动能在浮子上产生的升力S与浮力A之和等于浮子自身重力G时，浮子处于平衡，稳定在某一高度位置上，锥管上的刻度指示流体的流量值。玻璃转子流量计读数位置按图4所示

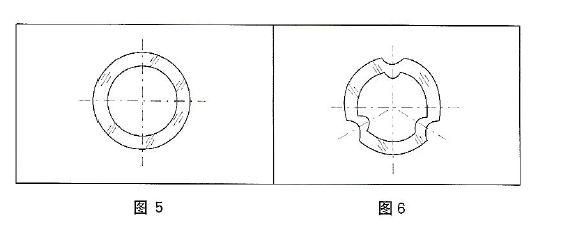

LZB/LZB-（）F流量计的玻璃锥管分光滑内壁管（见图5），通径DN15以上玻璃转子流量计，浮子通过导杆上下移动，保持稳定：LZJ/LZJ( )F系列玻璃转子流量计玻璃锥管内壁有三条导向凸筋，使浮子保持稳定（见图6）。通径10以下的流量计采用软管连接，配有针型流量计调节阀；通径DN15以上玻璃转子流量计采用法兰连接。
接触零部件材质
零部件 | 型号 | |||||
LZB-4，6,10 LZJ-6，10 | LZJ-4F LZJ-6F,10F | LZB-15 25，40 | LZJ-15，25 40，50F | LZB-50 80，100 | LZB-80 100F | |
浮子 | 304 不锈钢 | 玛瑙 | 304 不锈钢 | 外包氟塑料 | 304 不锈钢 | 外包氟塑料 |
基座 | HPb-59-1 黄铜 | 304 不锈钢 | 铸铁内衬 聚丙烯塑料 | 铸铁内衬 氟塑料 | 铸铁内涂防腐漆 | 铸铁内衬 氟塑料 |
止档 | 聚丙烯塑料 | 氟塑料 | 聚丙烯塑料 | 氟塑料 | 铸铁 | 氟塑料 |
密封圈及垫片 | 丁晴橡胶 | 氟橡胶 | 丁晴橡胶 | 氟橡胶 | 丁晴橡胶 | 氟橡胶 |
导杆 | 304 不锈钢 | 304 不锈钢 | ||||
注：如果有机溶液订货请注明。
型号规格及参数
通径 DN (mm) | 型号 | 测量范围 | 锥管 长度 (mm) | 准确度等级 | 允许被测流体状态 | |||
水 20℃ | 空气 20℃101325pa | LZB LZJ | LZB-F LZJ-F | 温度 ℃ | 压力 Mpa | |||
4 | LZB-4 LZB-4F | (1~10)L/h (1.6~16)L/h (2.5~25)L/h | (16~160)L/h (25~250)L/h (40~400)L/h |
160 |
2.5 |
4 |
-20
120 |
≤1 |
6 | LZB-6 LZJ-6 LZJ-6F | (2.5~25)L/h (4~40)L/h (6~60)L/h | (40~400)L/h (60~600)L/h (100~1000)L/h |
2.5 | ||||
10 | LZB-10 LZJ-10 LZJ-10F | (6~60)L/h (10~100)L/h (16~160)L/h | (0.1~1)m3/h (0.16~1.6)m3/h (0.25~2.5) m3/h | |||||
15 | LZB-15 LZJ-15F | (16~160)L/h (25~250)L/h (40~400)L/h | (0.25~2.5) m3/h (0.4~4)m3/h (0.6~6)m3/h |
350 |
≤0.6 | |||
25 | LZB-25 LZJ-25F | (40~400)L/h (60~600)L/h (100~1000)L/h | (1~10)m3/h (1.6~16)m3/h (2.5~25)m3/h | |||||
40 | LZB-40 LZJ-40F | (0.16~1.6)m3/h (0.25~2.5) m3/h | (4~40 ) m3/h (6~60 ) m3/h | 430 | ||||
50 | LZB-50 LZJ-50F | (0.4~4)m3/h (0.6~6)m3/h | ( 10~100) m3/h (16~160 ) m3/h | 450 | ||||
80 | LZB-80 LZJ-80F | (1~10)m3/h (1.6~16)m3/h | ( 50~250) m3/h (80~400 ) m3/h |
500 |
≤0.4 | |||
100 | LZB-100 LZJ-100F | (5~25)m3/h (8~40)m3/h | (120~600 ) m3/h (200~1000 ) m3/h | |||||
注：特殊流量可以定制
全不锈钢型LZB-( )B/BF LZB-( )B0/B0F
法兰，浮子，导杆，支撑板及螺栓等均为304不锈钢材质，型号为LZB-( )B.
接液材质如需要选用316，则型号为LZB-( )B0，需定制
如需不锈钢内衬PTFE，则型号为LZB-( )BF(316为B0F)，需定制
全四氟型（DN3~DN10）型号为LZB-( )F4
基座，浮子，针阀采用聚四氟乙烯（PTFE），支撑板，螺丝等采用不锈钢材质
