LZB玻璃转子流量计
当前位置：首页 >> 产品中心 >> LZB玻璃转子流量计LZB玻璃转子流量计
概 述
LZB/LZJ系列玻璃转子流量计广泛应用于化工、石油、轻工、医 药、环保、食品及计量测试、科学研究等部门，测量单相非脉动流体 (液体或气体)的流量。
LZB/()F/LZJ-()F系列耐腐玻璃浮子流量计有较强的耐腐性能， 可检测酸（氢氟酸除外）、碱、氧 化剂和其它腐蚀性的气体或液体的流量，适用于化工、制药、造纸、污水处理等行业。
外形及安装尺寸 单位：mm
| 通径DN | A | B | C | D | E | 连接 形式 |
| 4 | 178 | 204 | 230 | Φ10 | 38.5×33(正面) | 软管 |
| 6 | 178 | 204 | 230 | Φ10 | 42×33(正面) | 软管 |
| 10 | 178 | 208 | 244 | Φ12 | 45×40(正面) | 软管 |
| 15 | Φ95 | Φ65 | 470 | Φ15 | 4-Φ14 | 法兰 |
| 25 | Φ115 | Φ85 | 470 | Φ25 | 4-Φ14 | 法兰 |
| 40 | Φ145 | Φ110 | 570 | Φ40 | 4-Φ18 | 法兰 |
| 50 | Φ160 | Φ125 | 570 | Φ50 | 4-Φ18 | 法兰 |
| 80 | Φ185 | Φ150 | 660 | Φ80 | 4-Φ18 | 法兰 |
| 100 | Φ205 | Φ170 | 660 | Φ100 | 4-Φ18 | 法兰 |
| 125 | Φ245 | Φ210 | 660 | Φ125 | 8-Φ18 | 法兰 |
| 150 | Φ280 | Φ240 | 660 | Φ150 | 8-Φ22 | 法兰 |
注：法兰标准GB/T9119-2000
DN(15～50),DN(125～150) PN1.0MPa
DN(80～100) PN0.6MPa
原理与结构
玻璃浮子流量计主要由一根自下而上扩大的锥 形玻管和一只随流体流量大小上下移动的 浮子组成（图3）。流体自下而上流经锥 管时，流体动能在浮子上产生的升力S和 流体的浮力A使浮子上升，当升力S与浮力 A之和等于浮子自身重力G时，浮子处于平 衡，稳定在某一高度位置上，锥管上的刻 度指示流体的流量值。
流量计中浮子读数位置按图2所示:
![[HIQ7@3R_}@`6X[9{]RJ}LQ.png](/static/upload/image/20230520/1684563302335058.png "[HIQ7@3R_}@`6X[9{]RJ}LQ.png")

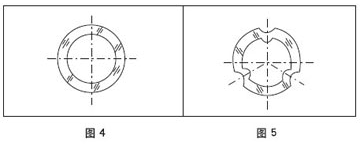

LZB/LZB-()F玻璃浮子流量计的锥管为光滑内壁管(见图4)，通径 D N 1 5 以上的流量计，浮子通过导杆上下移动，保持稳定； LZJ/LZJ-()F流量计锥管内壁有三条导向凸筋，使浮子保持稳定 (见图5)。通径DN10以下的流量计采用软管连接，配有针形流量 调节阀；通径DN15以上流量计采用法兰连接。
接触测量流体的零部件材质
| 零部件 | 型 号 | |||||
| LZB-4、6、10 LZB-4F | LZJ-6、10 LZJ-6F、10F | LZB-15 25、40 | LZJ-15、25 40、50(F) | LZB-50 80、100 | LZB-80 100(F) | |
| 浮 子 | 1Cr18Ni9Ti 不锈钢Φ | 玛 瑙 | 1Cr18Ni9Ti 不锈钢 | 外包氟塑料 | 1Cr18Ni9Ti 不锈钢 | 外包氟塑料 |
| 基 座 | HPb59-1 黄铜 | 1Cr18Ni9Ti 不锈钢 | 铸铁内衬 聚丙烯塑料 | 铸铁内衬 氟塑料* | 铸铁内涂 防腐漆 | 铸铁内衬 氟塑料* |
| 止 档 | 聚丙烯塑料 | 氟塑料 | 聚丙烯塑料 | 氟塑料 | 铸 铁 | 氟塑料 |
| 密封圈及垫片 | 丁腈橡胶 | 氟橡胶 | 丁腈橡胶 | 氟橡胶 | 丁腈橡胶 | 氟橡胶 |
| 导 杆 | 1Cr18Ni9Ti 不锈钢 | 1Cr18Ni9Ti 不锈钢 | 外包氟塑料 | |||
注：如介质是有机溶剂，订货时请注明。
型号规格及技术参数
| 通径 DN (mm) | 型Φ 号 | 测量范围 | 锥管 长度 (mm) | 准确度等级 | 允许被测流体状态 | |||
| 水，20℃ | 空ΦΦ 气 20℃,101325Pa | LZB/LZJ | LZB-()F LZJ-()F | 温度(℃) | 压力 (MPa) | |||
| 4 | LZB-4 LZB-4F | (1～10)L/h (1.6～16)L/h (2.5～25)L/h | (16～160)L/h | 160 | 2.5 | 4 | -20～+120 | ≤1 |
| 6 | LZB-6 LZJ-6 LZJ-6F | (2.5～25)L/h (4～40)L/h (6～60)L/h | (40～400)L/h (60～600)L/h (100～1000)L/h | 2.5 | ||||
| 10 | LZB-10 LZJ-10 LZJ-10F | (6～60)L/h (10～100)L/h (16～160)L/h | (100～1000)L/h | |||||
| 15 | LZB-15 LZJ-15F | (16～160)L/h | (0.25～2.5)m3/h (0.4～4)m3/h (0.6～6)m3/h | 350 | ≤0.6 | |||
| 25 | LZB-25 LZJ-25F | (40～400)L/h (60～600)L/h (100～1000)L/h | (1～10)m/h (1.6～16)m3/h (2.5～25)m3/h | |||||
| 40 | LZB-40 LZJ-40F | (0.16～1.6)m3/h (0.25～2.5)m3/h | (4～40)m3/h (6～60)m3/h | 430 | ||||
| 50 | LZB-50 LZJ-50F | (0.4～4)m3/h (0.6～6)m3/h | (10～100)m3/h (16～160)m3/h | 450 | ||||
| 80 | LZB-80 LZB-80F | (1～10)m3/h (1.6～16)m3/h | (50～250)m3/h (80～400)m3/h | 500 | ≤0.4 | |||
| 100 | LZB-100 LZB-100F | (5～25)m3/h (8～40)m3/h | (120～600)m3/h (200～1000)m3/h | |||||
注：特殊流量可定制。
全不锈钢型LZB-()B/BF LZB-()Bo/BoF
法兰、浮子、导杆、支承板及螺栓等均为不锈钢1Cr18Ni9Ti，型号为LZB-()B。 接液材质如需选用316，则型号为LZB-()B0，需定做。 如需不锈钢内衬PTFE，则型号为LZB-()BF(316为B0F)，需定做。
全四氟型(DN3～DN10) LZB-()F4
基座、浮子、针阀采用聚四氟乙烯(PTFE)。支承板、螺丝等采用不锈钢。
