带4-20mA信号输出玻璃转子流量计
当前位置：首页 >> 产品中心 >> 带4-20mA信号输出玻璃转子流量计4-20mA信号远传玻璃转子流量计
概 述
G/R/F10、20、30型玻璃转子流量计的连接有管螺纹（G10、20、30型）、软管（R10、20、30型）；法兰（F10、20、30型）三种方式。其最大工作压力和最高工 作温度均高于原有相同通径的LZB/LZJ系列玻璃转子流量 计产品；分普通型（测量一般无腐蚀流体）和耐腐型（测 量的腐蚀性流体）两种。产品体积小、结构轻巧，外形 美观，维修方便、安全可靠，安装简单。F10、20、30型 法兰可转动，与现场管道法兰孔吻合。
G/R/F10、20、30型玻璃转子流量计可替代引进成套设备上的玻转仪表，广泛的应用于化工、轻工、制药、食品、造纸、环保和计量测量、科研等部门，测量单项非脉动流体（气体或液体）的流量。
![K{P`6Z103]8C24W1I}(@6MP.png](/static/upload/image/20230520/1684558243348109.png "K{P`6Z103]8C24W1I}(@6MP.png")
单位：mm
| 通径 | 窗口尺寸 a×b | G10 | R10 | F10 | |||||||
| L | C | 管螺纹 | L | C | D | L | C | D | E | ||
| DN15 | 26×230 | 408 | 52 | G1/2″ | 400 | Φ17 | Φ43 | 310 | Φ65 | Φ95 | 4-Φ14 |
| *G3/8″ | |||||||||||
| *NPT1/2 | |||||||||||
| DN25 | 32×230 | 414 | 75 | G1″ | 450 | Φ27 | Φ60 | 310 | Φ85 | Φ115 | 4-Φ14 |
| *G3/4″ | |||||||||||
| *NPT1 | |||||||||||
| DN40 | 40×230 | 424 | 92 | G11/2″ | 450 | Φ44 | Φ78 | 310 | Φ110 | Φ145 | 4-Φ18 |
| *NPT11/2 | |||||||||||
| DN50 | 50×230 | 426 | 116 | G2″ | 450 | Φ54 | Φ98 | 310 | Φ125 | Φ160 | 4-Φ18 |
| *NPT2 | |||||||||||
单位：mm
| 通径 | G20 | R20 | F20 | |||||||
| L | D | 管螺纹 | L | D | C | L | D | C | E | |
| DN15 | 375 | Φ58 | G1/2″ | ″ 400 | Φ58 | Φ17 | 425 | Φ95 | Φ65 | 4-Φ14 |
| *G3/8 | ||||||||||
| *NPT1/2 | ||||||||||
| DN25 | 375 | Φ74 | G1″ | 450 | Φ74 | Φ27 | 425 | Φ115 | Φ85 | 4-Φ14 |
| *G3/4″ | ||||||||||
| *NPT1 | ||||||||||
| DN40 | 375 | Φ92 * | G11/2 | 450 | Φ92 | Φ44 | 425 | Φ145 | Φ110 | 4-Φ18 |
| NPT11/2 | ||||||||||
| DN50 | 375 | Φ112 | G2″ | 450 | Φ112 | Φ54 | 425 | Φ160 | Φ125 | 4-Φ18 |
| *NPT2 | ||||||||||
注：可加装标尺板
单位：mm
| 通径 | 窗口尺寸a×b | G30 | R30 | F30 | |||||||
| L | C | 管螺纹 | L | C | D | L | C | D | E | ||
| DN15 | 28×230 | 375 | 52* | G1/2″ | 400 | Φ17 | Φ43 | 310 | Φ65 | Φ95 | 4-Φ14 |
| *G3/8″ | |||||||||||
| NPT1/2 | |||||||||||
| DN25 | 32×230 | 375 | 75 | G1″ | 450 | Φ27 | Φ60 | 310 | Φ85 | Φ115 | 4-Φ14 |
| *G3/4″ | |||||||||||
| *NPT1 | |||||||||||
| DN40 | 45×230 | 375 | 92 | G11/2 | ″450 | Φ44 | Φ78 | 310 | Φ110 | Φ145 | 4-Φ18 |
| *NPT11/2 | |||||||||||
| DN50 | 55×230 | 375 | 116 | G2″ | 450 | Φ54 | Φ98 | 310 | Φ125 | Φ160 | 4-Φ18 |
| *NPT2 | |||||||||||
注：可加装标尺板
型号规格及技术参数
| 通径 DN (mm) | 普通型 | 耐腐型 | 测量范围 | 压损(pa) | 允许被测流体状态 | 准确度 等Φ 级 | ||
| 水(20℃)L/h | 空 气(20℃/101325Pa)m3/h | 压力(MPa) | 温度(℃) | |||||
| 15 | G10/20/30-15 R10/20/30-15 F10/20/30-15 | G10/20/30-15F | 10～100 16～160 25～250 40～400 63～630 | 0.12～1.2 0.2～2 0.3～3 0.5～5 0.8～8 1.2～12 2～20 | 1000 1100 1200 1700 2000 2500 3000 | ≤1.0 | -20～+120 | 2.5 |
| 25 | G10/20/30-25 R10/20/30-25 F10/20/30-25 | G10/20/30-25F | 63～630 100～1000 160～1600 250～2500 | 2～20 3～30 5～50 6～60 | 2800 4000 5000 6000 | |||
| 40 | G10/20/30-40 R10/20/30-40 F10/20/30-40 | G10/20/30-40F | 160～1600 250～2500 400～4000 | 5～50 8～80 12～120 | 3400 4000 5000 | ≤0.9 | ||
| 50 | G10/20/30-50 R10/20/30-50 F10/20/30-50 | G10/20/30-50F | 400～4000 630～6300 (1～10)m3/h | 12～120 20～200 30～300 | 4800 6500 8500 | ≤0.7 | ||
注：1、进入流量计流体的压力，液体至少是压损的两倍，气体必须超过5倍压损。
2、需准确度等级1.5级，请在订单上注明。
3、耐腐型四氟浮子最大流量比普通型低一流量等级。
4、耐腐型衬四氟仅为F10和F30系列，型号为：F10-()FO,F30-()FO
流量计接触测量流体的零部件材质
| 零部件 | 型 号 | |||||
| G10 - ( ) | G10 - ( )F | R10 - ( ) | R10 - ( ) F | F10 - ( ) | F10 - ( )F | |
| G0 - ( ) | G20 - ( )F | R20 - ( ) | R20 - ( ) F | F20 - ( )F | ||
| G30 - ( )F | R30 - ( ) F | F30 - ( )F | ||||
| 浮 子 | 1Cr18Ni9Ti不锈钢 | 1Cr18Ni9Ti不锈钢 | 1Cr18Ni9Ti不锈钢 | |||
| 上、下止档 | 尼龙 | 氟塑料 | 尼龙 | 氟塑料 | 尼龙 | 氟塑料 |
| 密封件 | 丁腈橡胶 | 氟橡胶 | 丁腈橡胶 | 氟橡胶 | 丁腈橡胶 | 氟橡胶 |
| 管螺纹接头 | 碳钢（镀锌） | 1Cr18Ni9Ti不锈钢 | — | — | ||
| 接头座 | 铝 | 1Cr18Ni9Ti不锈钢 | — | — | ||
| 软管接头 | — | 铝 | 1Cr18Ni9Ti不锈钢 | — | ||
| 法兰接头 | — | — | 铝 | 1Cr18Ni9Ti不锈钢 | ||
注：需选用其它特殊材质，请另外说明
带4-20mA信号输出的玻璃转子流量计一直以来是行业内的一大难题，使得很多行业、众多客户在生产实践中遇到重重阻力，针对这一点，我公司也注意到了，并且不惜重金聘请资深技术人员，在成千上万次的实验中完成这看似无法完成的行业性难题。我公司研制的带远传功能的玻璃转子流量计一经投放市场，便引起诸多行业的关注，特别是同行的关注和大量的订单。
我公司在带远传微小流量的测量方面已取得阶段性成功。

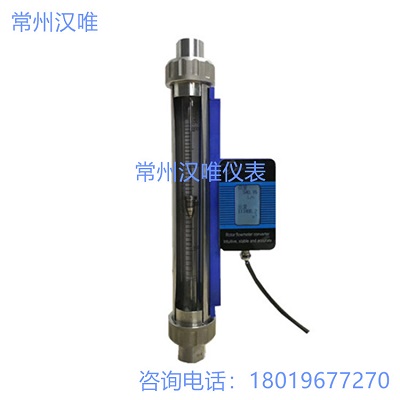

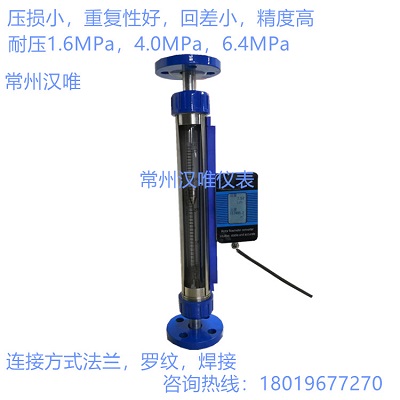

常州汉唯仪表有限公司专业做玻璃转子流量计，带远传的玻璃转子流量计已投放市场，连接方式法兰，罗纹，焊接。把不可能证实为可能，耐压1.6MPa，4.0MPa，6.4MPa。压损小，重复性好，回差小，精度高，欢迎新老客户垂询！
