LZB-25S塑料管浮子流量计
产品型号：LZB-（）S

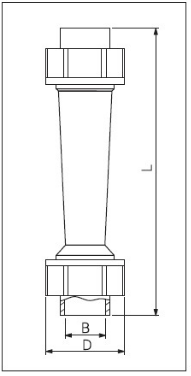

外形及安装尺寸
![ZK7@Z]UM6G2REC6`(D8CO8I.png](/static/upload/image/20230517/1684335306145495.png "ZK7@Z]UM6G2REC6`(D8CO8I.png")
概述：
LZB-（）S型塑料管浮子流量计重量轻，耐腐蚀，不易破碎，无毒无味，使用方便，主要用于化工、轻工、医药、食品、环保等部门。
DN15-DN65可加报警开关。
| 零件名称 | 材质 |
| 螺母 | ABS或PVC |
| 止档 | |
| 浮子 | |
| 接管 | |
| 锥管 | ABS |
| 密封圈 | 天然橡胶 |
短管型
| 通径 | 型号 | 测量范围 | 尺寸 | 焊接管规格 | 螺纹规格 | 准确度等级 | 耐压Mpa | 温度℃ | ||
| L | B | D | ||||||||
| DN15 | LZB-15S | 6-60L/h 10-100L/h | 200 | 20 | 45 | 20 | G1/2" | 4 | ≤0.6 | 0~40（介质为水或弱酸弱碱） |
| DN25 | LZB-25S | 0.1-1m3/h 0.16-1.6m3/h 0.25-2.5m3/h | 226 | 32 | 60 | 32 | G3/4" | |||
| DN32 | LZB-32S | 0.4-4m3/h 0.6-6m3/h | 288 | 40 | 74 | 40 | G1" | |||
| DN50 | LZB-50S | 1-10m3/h 1.6-16m3/h | 341 | 63 | 98 | 63 | G11/2" | |||
| DN65 | LZB-65S | 5-25m3/h 8-40m3/h 12-60m3/h | 430 | 75 | 122 | 75 | G2" | |||
长管型
| 通径 | 型号 | 测量范围 | 尺寸 | 焊接管规格 | 螺纹规格 | 准确度等级 | 耐压Mpa | 温度℃ | ||
| L | B | D | ||||||||
| DN15 | LZB-15S | 10-100L/h 16-160L/h 25-250L/h 40-400L/h 60-600L/h | 280 | 20 | 45 | 20 | G1/2" | 4 | ≤0.6 | 0~40（介质为水或弱酸弱碱） |
| DN25 | LZB-25S | 100-1000L/h 160-1600L/h 250-2500L/h 300-3000L/h | 380 | 32 | 68 | 32 | G3/4" | |||
| DN50 | LZB-50S | 0.4-4m3/h 0.6-6m3/h 1-10m3/h 1.6-16m3/h | 435 | 63 | 98 | 63 | G11/2 | |||
外形及安装尺寸
技术参数
| 通径 | 型号 | 测量范围 | 尺寸 | 准确度等级 | 耐压Mpa | 温度℃ | ||
| L | A | n-b | ||||||
| DN15 | LZB-15S | 6-60L/h 10-100L/h | 240 | Φ 65 | 4- Φ 14 | 4 | ≤0.6 | 0~40（介质为水或弱酸弱碱） |
| 320 | ||||||||
| DN25 | LZB-25S | 0.1-1m3/h 0.16-1.6m3/h 0.25-2.5m3/h | 282 | Φ 85 | 4- Φ 14 | |||
| 432 | ||||||||
| DN32 | LZB-32S | 0.4-4m3/h 0.6-6m3/h | 351 | Φ 100 | 4- Φ 18 | |||
| DN50 | LZB-50S | 1-10m3/h 1.6-16m3/h | 425 | Φ 125 | 4- Φ 18 | |||
| 519 | ||||||||
| DN65 | LZB-65S | 5-25m3/h 8-40m3/h 12-60m3/h | 528 | Φ 145 | 4- Φ 18 | |||
| DN100 | LZB-100S | 8-50m3/h 14-90m3/h 16-120m3/h | 555 | Φ 180 | 8- Φ 18 | |||
| DN125 | LZB-125S | 25-150m3/h 25-180m3/h 25-200m3/h | 555 | Φ 210 | 8- Φ 18 | |||
| DN150 | LZB-150S | 25-150m3/h 25-180m3/h 25-200m3/h | 555 | Φ 240 | 8- Φ 18 | |||
