双金属温度计

双金属温度计

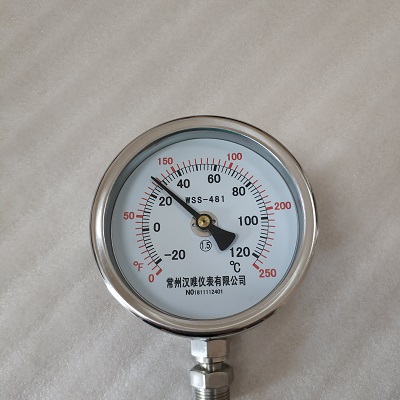

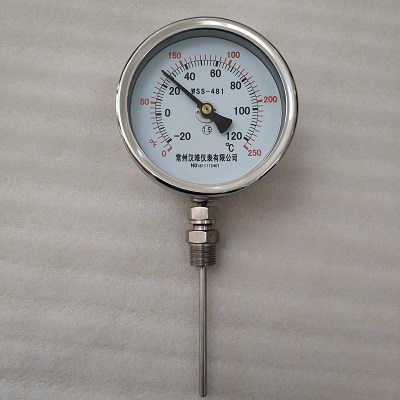

WSS系列径向双金属温度计



产品WSS径向双金属温度计是采用多圈直螺旋双金属片制造的适合测量中低范围温度的现场检测仪表,可用来直接测量气体、液体和蒸汽的温度。可替代工业玻璃水银温度计,广泛应用于工业现场和科研部门。径向双金属温度计概述:是一种测量中低温度的现场仪表。直接测量各种生产过程中的-80500范围内介质温度.是基于绕制成环性弯曲状的双金属片组成。一端受热膨胀时,带动指针旋转,工作仪表便显示出热点势所应的温度值






WSS系列径向双金属温度计概述:
     是一种测量中低温度的现场仪表。可以直接测量各种生产过程中的-80500范围内液体,蒸汽和气体介质温度。
WSS系列径向双金属温度计特点:
现场显示温度,直观方便。
安全可靠,使用寿命长。
多种结构形式,可满足不同要求。

WSS系列径向双金属温度计工作原理:是基于绕制成环性弯曲状的双金属片组成。一端受热膨胀时,带动指针旋转,工作仪表便显示出热点势所应的温度值。
WSS系列径向双金属温度计选型表:




型 号

代 码

说  明

WSS

W

温度仪表

S

金属膨胀式

S

双金属片



标度盘公称直径

3

60

4

100

5

150



结构形式

0

轴向型(直型)

1

径向型(角型)

2

135度向(钝角型)

8

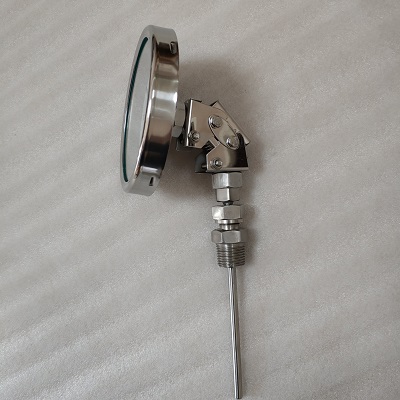

万向型(可调角型)





安装方式

0

无固定装置

1

可动外螺纹

2

可动内螺纹

3

固定螺纹

4

固定法兰

5

卡套螺纹

6

卡套法兰

防护形式

未标注(普通型)


W

防护型


F

防腐型






产品特点:双金属温度计是一种测量中低温度的现场仪表。可以直接测量各种生产过程中的-80500范围内液体,蒸汽和气体介质温度。
【详细说明】

1、应用

   是一种测量中低温度的现场检测仪表。可以直接测量各种生产过程中的-80-+500范围内液体蒸汽和气体介质温度。

2、特点

    现场显示温度,直观方便
    安全可靠,使用寿命长
    多种结构形式,可满足不同要求

3径向双金属温度计工作原理

   双金属温度计是基于绕制成环性弯曲状的双金属片组成。一端受热膨胀时,带动指针旋转,工作仪表便显示出热电势所应的温度值。

4双金属温度计主要技术参数

    产品执行标准:JB/T8803-1998GB3836-83
    标度盘公称直径:60100150
    精度等级:1.01.5
    热响应时间:40s
    防护等级:IP55
    角度调整误差:角度调整误差应不超过其量程的1.0
    回差:温度计回差应不大于基本误差限的绝对值
    重复性: 温度计重复性极限范围切应不大于基本误差限绝对值的12

5径向双金属温度计测温范围








测 温 范 围

适  应  范  围

工业、商业

实验室、小型

-80-+40

        √

         √

-40-+80

        √

         √

0-50

        √

         √

0-100

        √

         √

0-150

        √

         √

0-200

        √

         √

0-300

        √

         √

0-400

        √

         √

0-500

        √

         √








6径向双金属温度计正常工作大气条件








工 作 场 所

温 度

相 对 温 度 %

掩 蔽 场 所

-25-+25

5-100

户 外 场 所

- 40-+85

5-100

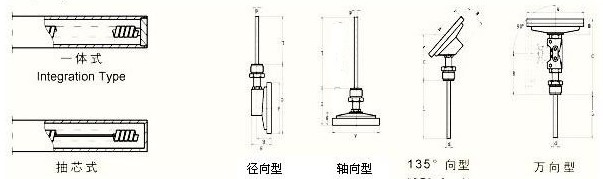

 7、测量端形式







8、外形尺寸










形 式

A

B

C

E

L

D

轴向型

65

23

73

-

75

100

150

200

300

400

500

750

1000

Φ6

Φ8

Φ10

105

23

73

-

155

23

73

-

径向型

65

50

110

34

105

50

110

34

155

50

110

34

135°向型

105

23

85

-

155

23

85

-

万向型

105

23

178

120

155

23

178

120

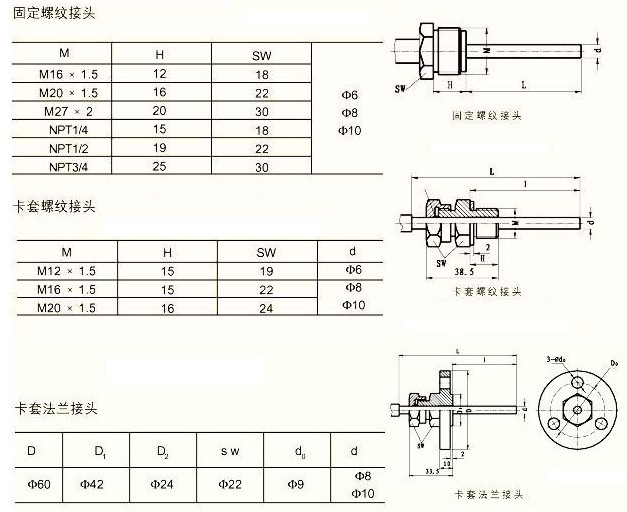

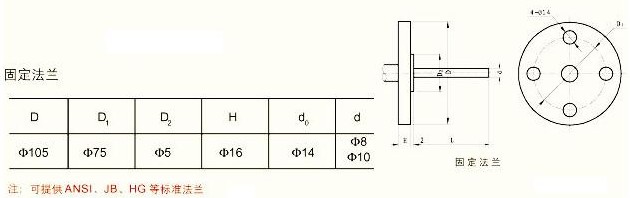

 9、安装固定形式
